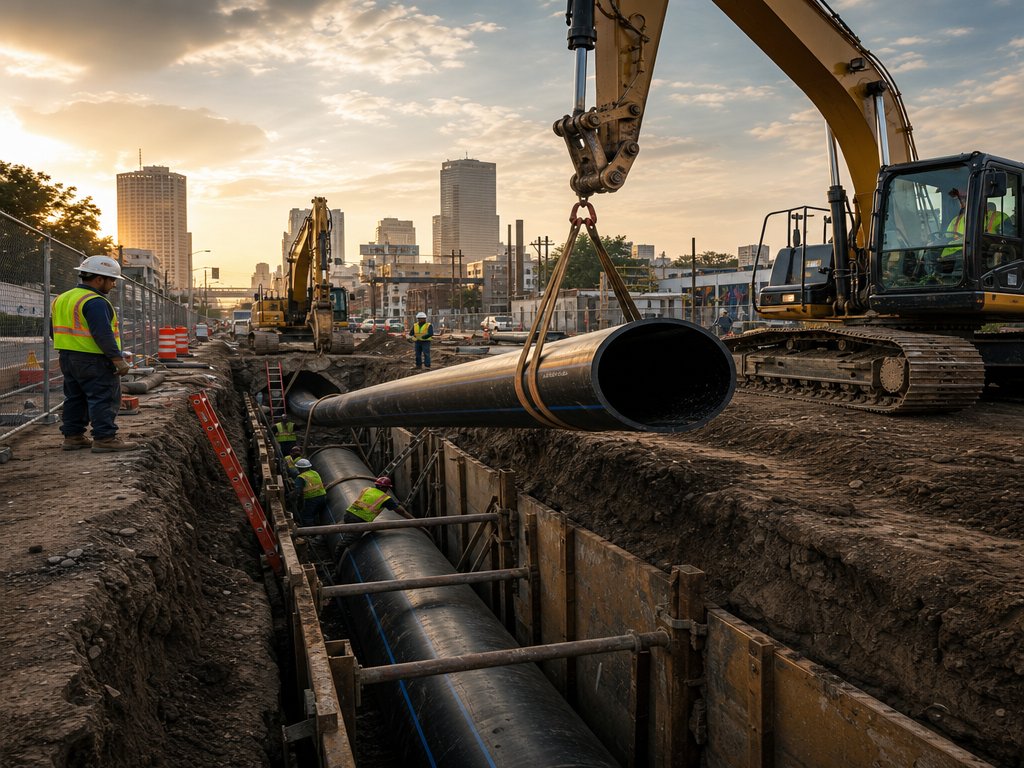

ในการเลือกท่อ HDPE สำหรับงานฝังดินลึก ไม่ว่าจะเป็นระบบประปาเทศบาล ระบบส่งน้ำดิบ ระบบน้ำเสียแรงดัน ระบบชลประทาน หรือโครงข่ายสาธารณูปโภคใต้ดิน วิศวกรไม่ควรพิจารณาเพียงคำว่า PE80 หรือ PE100 ในเชิงราคาเท่านั้น เพราะทั้งสองเกรดมีความแตกต่างด้านโครงสร้างโมเลกุล ความแข็งแรงระยะยาว ความต้านทานการแตกร้าวจากความเค้น และความเหมาะสมต่อสภาพหน้างานไทยอย่างชัดเจน โดยเฉพาะงานที่ต้องฝังลึก ผ่านถนน มีระดับน้ำใต้ดินสูง หรืออยู่ในพื้นที่ที่ซ่อมแซมภายหลังทำได้ยาก
PE80 และ PE100 คืออะไรในเชิงวิศวกรรม
PE80 และ PE100 เป็นการจัดชั้นสมรรถนะของวัสดุโพลีเอทิลีนความหนาแน่นสูง โดยอ้างอิงค่า Minimum Required Strength หรือ MRS ซึ่งสะท้อนความสามารถในการรับแรงดันไฮโดรสแตติกระยะยาวภายใต้เงื่อนไขมาตรฐาน โดยทั่วไปประเมินที่อุณหภูมิ 20°C เป็นระยะเวลา 50 ปี
- PE80: มีค่า MRS 8.0 MPa เหมาะกับระบบแรงดันปานกลาง งานเกษตร ระบบส่งน้ำในพื้นที่ชนบท และงานฝังดินทั่วไปที่ควบคุมสภาพหน้างานได้ดี
- PE100: มีค่า MRS 10.0 MPa ให้ความแข็งแรงต่อแรงดันสูงกว่า เหมาะกับระบบประปาเทศบาล ท่อเมนส่งน้ำ งานลอดถนน งานดันท่อ งานเจาะลากท่อ และโครงการโครงสร้างพื้นฐานที่ต้องการอายุใช้งานยาว
เมื่อนำมาคำนวณกับค่าสัมประสิทธิ์ออกแบบสำหรับงานน้ำที่นิยมใช้ ค่า design stress ของ PE80 มักอยู่ประมาณ 6.3 MPa ขณะที่ PE100 อยู่ประมาณ 8.0 MPa ดังนั้นในแรงดันใช้งานเท่ากัน PE100 อาจใช้ผนังบางกว่า หรือใน SDR เท่ากัน PE100 จะมีขีดความสามารถรับแรงดันสูงกว่า
ความแตกต่างด้านโครงสร้างโมเลกุลและความหนาแน่น
แม้ทั้ง PE80 และ PE100 จะเป็น HDPE แต่ PE100 ไม่ได้หมายถึงวัสดุที่เพียงแค่มีความหนาแน่นมากกว่าเท่านั้น จุดสำคัญอยู่ที่การออกแบบโครงสร้างโมเลกุล การกระจายน้ำหนักโมเลกุล และความสามารถของโมเลกุลในการเชื่อมโยงระหว่างส่วนผลึกกับส่วนอสัณฐาน วัสดุ PE100 รุ่นใหม่จำนวนมากผลิตด้วยเทคโนโลยี bimodal ทำให้ได้สมดุลระหว่างความแข็งแรง ความเหนียว การขึ้นรูป และความต้านทานการแตกร้าว
- PE80: ให้สมรรถนะเพียงพอสำหรับงานแรงดันทั่วไป แต่ความแข็งแรงระยะยาวและความต้านทานการแตกร้าวขึ้นอยู่กับคุณภาพคอมพาวด์และการควบคุมการผลิต
- PE100: โดยทั่วไปมีการจัดเรียงโครงสร้างโมเลกุลที่ช่วยเพิ่มความแข็งแรงไฮโดรสแตติก และลดความเสี่ยงการเกิดรอยร้าวแบบค่อยเป็นค่อยไปในระยะยาว
สำหรับประเทศไทยที่หลายโครงการมีทั้งอุณหภูมิแวดล้อมสูง ดินอ่อน ดินทรุด น้ำใต้ดิน และการจราจรหนักเหนือแนวท่อ ความสามารถในการคงรูปและรับแรงในระยะยาวของวัสดุจึงมีความสำคัญมากกว่าการดูเฉพาะราคาต่อเมตร
ESCR และการแตกร้าวจากความเค้นในสภาพหน้างานไทย
Environmental Stress Crack Resistance หรือ ESCR คือความสามารถของวัสดุในการต้านทานการแตกร้าวภายใต้ความเค้นร่วมกับสภาพแวดล้อม ในงานฝังดิน ท่ออาจถูกขีดข่วนระหว่างขนส่ง วางท่อ หรือกลบด้วยวัสดุที่มีหินคม นอกจากนี้ยังอาจได้รับแรงดัด แรงกดเฉพาะจุด แรงดันกระชากจากปั๊ม และความเค้นตกค้างจากงานเชื่อม
โดยทั่วไป PE100 คุณภาพสูง โดยเฉพาะท่อสีดำที่มีการกระจายตัวของคาร์บอนแบล็กอย่างเหมาะสม จะมีความต้านทาน slow crack growth ดีกว่า PE80 แบบดั้งเดิม จึงเหมาะกับงานดังต่อไปนี้
- งานฝังดินลึกที่ซ่อมยาก เช่น แนวท่อใต้ถนนหลักหรือเขตเมือง
- งานเจาะลอดถนน งาน HDD งานสอดท่อ หรือพื้นที่ที่ผิวท่อมีโอกาสเกิดรอยขูด
- ระบบเมนประปาแรงดันสูงที่มีแรงดันกระชากจากการเปิดปิดปั๊ม
- พื้นที่ดินปนหิน ดินถม หรือหน้างานที่ควบคุม bedding และ compaction ได้ยาก
อย่างไรก็ตาม คำว่า PE100 เพียงอย่างเดียวไม่เพียงพอ ผู้รับเหมาและเจ้าของโครงการควรตรวจสอบมาตรฐานสินค้า ใบรับรองวัตถุดิบ ผลทดสอบจากโรงงาน และความสอดคล้องกับมาตรฐานที่เกี่ยวข้อง เช่น มอก. สำหรับท่อโพลีเอทิลีนใช้งานส่งน้ำ หรือมาตรฐานสากลอย่าง ISO 4427 และ EN 12201 ตามที่แบบโครงการกำหนด
แรงดันไฮโดรสแตติก SDR และความแข็งตัววงแหวน
ความแตกต่างเชิงออกแบบที่เห็นได้ชัดที่สุดคือ PE100 รับแรงดันระยะยาวได้สูงกว่า ในแรงดัน nominal เท่ากัน PE100 มักเลือก SDR ที่สูงกว่าได้ หมายถึงผนังบางกว่า น้ำหนักเบากว่า และเส้นผ่านศูนย์กลางภายในมากกว่า ซึ่งช่วยให้ปริมาณการไหลดีขึ้นและลดพลังงานปั๊มในระยะยาว
- แรงดันเท่ากัน: PE100 อาจใช้ผนังบางกว่า PE80 ทำให้ขนส่งและติดตั้งง่ายขึ้น
- SDR เท่ากัน: PE100 ให้ความสามารถรับแรงดันและค่าความปลอดภัยสูงกว่า
- งานฝังลึก: ไม่ควรเลือกผนังบางที่สุดโดยอัตโนมัติ เพราะต้องตรวจสอบความแข็งตัววงแหวน การยุบตัวระยะยาว คุณภาพดินถม และน้ำหนักจราจรด้วย
ในหน้างานไทย ผู้รับเหมามักต้องทำงานกับร่องท่อแคบ ดินเปียกในฤดูฝน การบดอัดไม่สม่ำเสมอ หรือพื้นที่ที่ต้องเปิดถนนคืนอย่างรวดเร็ว ดังนั้นการเลือก SDR ต้องพิจารณาร่วมกับวิธีติดตั้งจริง ไม่ใช่ดูเฉพาะตารางแรงดันในแค็ตตาล็อก
งานเทศบาลและโครงสร้างพื้นฐาน: ทำไม PE100 มักได้เปรียบ
สำหรับโครงการเทศบาล เช่น ท่อเมนประปา ท่อส่งน้ำดิบ ท่อระบายน้ำเสียแรงดัน หรือท่อในเขตนิคมอุตสาหกรรม ความเสี่ยงจากการหยุดจ่ายน้ำ การขุดซ่อม และผลกระทบต่อประชาชนมีต้นทุนสูงมาก PE100 จึงมักเป็นตัวเลือกที่เหมาะสมกว่าเมื่อโครงการต้องการอายุใช้งานยาวและค่าความปลอดภัยสูง
- เหมาะกับระบบแรงดันสูงและท่อเมนระยะไกล
- รองรับแรงดันกระชาก การเปิดปิดวาล์ว และรอบการทำงานของปั๊มได้ดีกว่า
- ช่วยเพิ่มพื้นที่หน้าตัดการไหลใน pressure class เดียวกัน
- เหมาะกับงานเจาะลอด งานดันท่อ และพื้นที่ที่ไม่สะดวกขุดเปิด
- ลดความเสี่ยงด้าน lifecycle cost เมื่อค่าซ่อมและค่าหยุดระบบสูงกว่าค่าวัสดุเริ่มต้น
ในการจัดซื้อสำหรับหน่วยงานรัฐหรือโครงการเอกชนขนาดใหญ่ ควรกำหนดให้ชัดเจนทั้งเกรดวัสดุ SDR หรือ PN มาตรฐาน มอก. หรือมาตรฐานสากล วิธีเชื่อม การทดสอบแรงดันภาคสนาม และระบบ traceability ของวัตถุดิบ
งานเกษตรและระบบชนบท: PE80 ยังมีบทบาท
PE80 ยังเหมาะกับหลายงานในภาคเกษตร เช่น ระบบชลประทานแรงดันปานกลาง ท่อส่งน้ำในสวน ท่อกระจายน้ำในฟาร์ม หรือโครงการชนบทที่แรงดันไม่สูงมากและสามารถเข้าซ่อมบำรุงได้ง่าย หากหน้างานมีการรองพื้นทรายหรือวัสดุ bedding ที่ดี และมีการควบคุมแรงดันปั๊มอย่างเหมาะสม PE80 สามารถเป็นทางเลือกที่คุ้มค่า
- เหมาะกับท่อแขนงและระบบส่งน้ำเกษตรที่แรงดันไม่สูง
- ช่วยควบคุมงบประมาณเริ่มต้นในโครงการขนาดใหญ่
- เหมาะกับพื้นที่ที่ความลึกฝังไม่มากและไม่มีน้ำหนักจราจรหนัก
- ใช้งานได้ดีเมื่อมีการควบคุมคุณภาพการติดตั้งและการทดสอบแรงดันหลังติดตั้ง
อย่างไรก็ตาม ระบบเกษตรยุคใหม่ในไทยมีแนวโน้มใช้ปั๊มแรงดันสูง ระยะส่งไกล และมีการใช้ปุ๋ยหรือสารเคมีร่วมกับน้ำมากขึ้น หากระบบมีแรงดันสูง มีการเปิดปิดปั๊มบ่อย หรือวางผ่านพื้นที่ที่มีโอกาสทรุดตัว PE100 อาจคุ้มค่ากว่าในระยะยาว
เกณฑ์คัดเลือกสำหรับวิศวกรและผู้รับเหมา
การเลือก PE80 หรือ PE100 สำหรับงานฝังดินลึกควรพิจารณาเป็นระบบ ไม่ใช่เลือกจากราคาเส้นท่อเพียงอย่างเดียว เกณฑ์สำคัญได้แก่
- แรงดันใช้งานและแรงดันกระชาก: คำนวณแรงดันปกติ แรงดันสูงสุด และ transient จากปั๊ม วาล์ว และระดับภูมิประเทศ
- ความลึกฝังและน้ำหนักภายนอก: ตรวจสอบดินถม ระดับน้ำใต้ดิน น้ำหนักรถบรรทุก ความกว้างร่องท่อ และการบดอัด
- SDR และการยุบตัว: เลือกผนังท่อให้เหมาะกับทั้งแรงดันภายในและความแข็งตัววงแหวนภายใต้แรงดิน
- ESCR: ขอข้อมูลทดสอบหรือใบรับรองคอมพาวด์ โดยเฉพาะงานที่เสี่ยงต่อรอยขูดหรือแรงกดเฉพาะจุด
- คุณภาพการเชื่อม: งานเชื่อมชนและ electrofusion ต้องใช้เครื่องมือที่ถูกต้อง ควบคุมอุณหภูมิ เวลา แรงดัน และควรดำเนินการโดยช่างที่ผ่านการฝึกอบรม
- สภาพอากาศไทย: พิจารณาอุณหภูมิสูง แสง UV ก่อนฝังดิน ฤดูฝน และการเก็บท่อกลางแจ้ง ซึ่งส่งผลต่อการจัดการหน้างาน
- ต้นทุนตลอดอายุโครงการ: เปรียบเทียบค่าวัสดุ ค่าติดตั้ง ค่าพลังงานปั๊ม ความเสี่ยงการรั่ว และค่าขุดซ่อมในอนาคต
สรุป: PE100 สำหรับงานเสี่ยงสูงและฝังลึก PE80 สำหรับงานแรงดันปานกลางที่ควบคุมได้
PE80 และ PE100 ต่างเป็นวัสดุท่อ HDPE ที่ใช้งานได้จริง แต่เหมาะกับระดับความเสี่ยงต่างกัน PE80 เหมาะกับระบบเกษตร ระบบชนบท และงานแรงดันปานกลางที่ควบคุมสภาพติดตั้งได้ดี ส่วน PE100 เหมาะกับงานเทศบาล งานฝังดินลึก งานแรงดันสูง งานเจาะลอด และโครงสร้างพื้นฐานที่ต้องการความมั่นคงระยะยาว
สำหรับผู้รับเหมา ผู้จัดซื้อ และวิศวกรในประเทศไทย การเลือกท่อไม่ควรตัดสินจากคำว่า PE100 ดีกว่าเสมอ หรือ PE80 ถูกกว่าเสมอ แต่ควรพิจารณาแรงดัน SDR ความลึกฝัง มาตรฐาน มอก. คุณภาพคอมพาวด์ วิธีติดตั้ง และความเสี่ยงของโครงการร่วมกัน Sputnik Trading พร้อมสนับสนุนลูกค้า B2B ในการคัดเลือกท่อ HDPE และวัสดุก่อสร้างสำหรับงานเทศบาล เกษตร และโครงสร้างพื้นฐานในประเทศไทยอย่างเหมาะสมกับหน้างานจริง
