ในงานระบบสุขาภิบาลของโรงแรม อาคารพักอาศัยสูง โรงพยาบาล และอาคารมิกซ์ยูสในประเทศไทย ท่อ PP-R เป็นวัสดุที่ผู้รับเหมา MEP นิยมใช้กับระบบน้ำดี น้ำร้อน และน้ำร้อนหมุนเวียน เพราะไม่เป็นสนิม เชื่อมด้วยความร้อนได้แน่น และเหมาะกับงานอาคารที่ต้องการความสะอาดของน้ำใช้ อย่างไรก็ตาม สำหรับอาคารสูงที่มีท่อยาวในแนวดิ่งและแนวนอน การขยายตัวตามความร้อนของท่อเป็นประเด็นที่ต้องคำนวณตั้งแต่ขั้นตอนออกแบบ
ท่อ PP-R สีเขียวเกรดพรีเมียมแบบเสริมใยแก้ว หรือ Fiber Composite PP-R ถูกพัฒนาขึ้นเพื่อลดปัญหานี้โดยเฉพาะ โครงสร้างแบบหลายชั้นมีชั้นกลางเสริมใยแก้ว ช่วยลดการยืดตัวเชิงเส้นได้มากกว่าท่อ PP-R มาตรฐานหลายเท่า หรือควบคุมการขยายตัวได้ดีขึ้นได้ถึงประมาณ 300% เมื่อเทียบกับท่อ PP-R ทั่วไปในสภาวะเดียวกัน
ทำไมท่อ PP-R มาตรฐานจึงต้องเผื่อการขยายตัว
ประเทศไทยมีอุณหภูมิแวดล้อมสูงตลอดปี โดยเฉพาะบริเวณใต้หลังคา ห้องเครื่อง และช่องฝ้าเพดานที่อาจร้อนกว่าพื้นที่ใช้งานปกติ เมื่อท่อถูกติดตั้งในอุณหภูมิประมาณ 28-35°C แล้วต้องลำเลียงน้ำร้อนที่ 60-70°C ท่อจะเกิดการยืดตัว หากไม่ได้เผื่อระยะหรือจัดตำแหน่งแคลมป์อย่างถูกต้อง อาจทำให้ท่อโก่ง ดันข้อต่อ เกิดเสียง หรือเกิดแรงเค้นสะสมบริเวณวาล์วและข้อต่อ
สูตรพื้นฐานสำหรับคำนวณการขยายตัวคือ:
ΔL = α × L × ΔT
- ΔL = ระยะการเปลี่ยนแปลงความยาวของท่อ หน่วยมิลลิเมตร
- α = สัมประสิทธิ์การขยายตัวเชิงเส้น หน่วย mm/m·°C
- L = ความยาวท่อ หน่วยเมตร
- ΔT = ผลต่างอุณหภูมิ หน่วย °C
ค่าที่ใช้ในการออกแบบโดยทั่วไปคือ:
- ท่อ PP-R มาตรฐาน: α ประมาณ 0.15 mm/m·°C
- ท่อ PP-R เสริมใยแก้ว: α ประมาณ 0.035 ถึง 0.05 mm/m·°C ขึ้นอยู่กับแบรนด์ ชั้นคุณภาพ และเอกสารทางเทคนิคของผู้ผลิต
ดังนั้นในท่อยาวเท่ากันและอุณหภูมิเปลี่ยนเท่ากัน ท่อ PP-R เสริมใยแก้วสามารถลดการเคลื่อนตัวได้ประมาณ 65-75% ทำให้งานติดตั้งในอาคารสูงควบคุมง่ายขึ้นอย่างชัดเจน
ชั้นใยแก้วตรงกลางช่วยอะไร

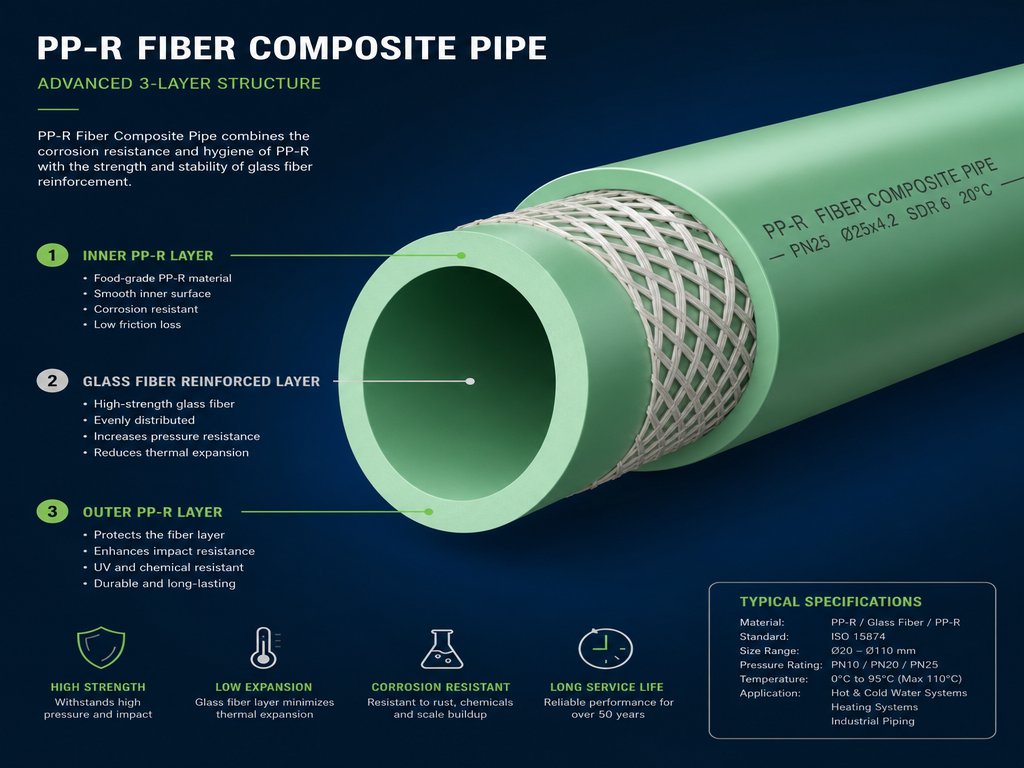

ท่อ Fiber Composite PP-R โดยทั่วไปมีโครงสร้าง 3 ชั้น ชั้นในเป็น PP-R สำหรับสัมผัสน้ำใช้อย่างปลอดภัย ชั้นนอกเป็น PP-R เพื่อให้เชื่อมความร้อนกับข้อต่อได้ตามระบบ ส่วนชั้นกลางเป็น PP-R ผสมใยแก้วเพื่อเพิ่มความคงรูปและลดการยืดตัวเมื่ออุณหภูมิเปลี่ยน
ข้อดีคือยังคงใช้วิธีเชื่อมแบบ Socket Fusion ที่ช่างไทยคุ้นเคย แต่มีการขยายตัวน้อยกว่า จึงช่วยลดแรงดันที่ข้อศอก สามทาง วาล์ว จุดยึด และท่อแยกเข้าห้องพักแต่ละชั้น
ตัวอย่างที่ 1: ท่อน้ำร้อนแนวดิ่งในโรงแรมสูง 30 เมตร
สมมติท่อน้ำร้อนหลักของโรงแรมติดตั้งที่อุณหภูมิ 25°C และใช้งานที่ 60°C
- ความยาวท่อ: 30 m
- ผลต่างอุณหภูมิ: 60°C - 25°C = 35°C
- การขยายตัวของ PP-R มาตรฐาน: 0.15 × 30 × 35 = 157.5 mm
- การขยายตัวของ PP-R เสริมใยแก้วที่ค่า 0.05: 0.05 × 30 × 35 = 52.5 mm
ผลลัพธ์คือท่อ PP-R มาตรฐานอาจยืดตัวเกือบ 160 มม. ขณะที่ท่อเสริมใยแก้วยืดตัวประมาณ 53 มม. ต่างกันมากกว่า 100 มม. ในช่องชาฟท์แคบที่มีท่อน้ำดี ท่อน้ำร้อน ท่อรีเทิร์น วาล์ว และท่อแยกแต่ละชั้น ความต่างนี้มีผลโดยตรงต่อความเรียบร้อยและความทนทานของระบบ
ตัวอย่างที่ 2: ท่อแนวนอนเหนือฝ้าทางเดินยาว 12 เมตร
ในโรงแรมและคอนโดสูง ผู้รับเหมามักเดินท่อกระจายน้ำร้อนเหนือฝ้าทางเดินเพื่อจ่ายเข้าห้องพักหลายห้อง ท่อส่วนนี้อาจมีการเปลี่ยนแปลงอุณหภูมิบ่อยตามช่วงเวลาการใช้น้ำ
- ความยาวท่อ: 12 m
- อุณหภูมิตอนติดตั้ง: 28°C
- อุณหภูมิน้ำร้อนใช้งาน: 65°C
- ผลต่างอุณหภูมิ: 37°C
- PP-R มาตรฐาน: 0.15 × 12 × 37 = 66.6 mm
- PP-R เสริมใยแก้ว: 0.05 × 12 × 37 = 22.2 mm
การเคลื่อนตัวระดับ 66 มม. อาจทำให้ท่อดันแคลมป์ โก่งชนงานระบบอื่น หรือสร้างแรงที่ข้อต่อบริเวณฝ้า แต่ถ้าลดเหลือประมาณ 22 มม. วิศวกรและช่างติดตั้งจะจัดการด้วยจุดยึด จุดเลื่อน และระยะ Offset ได้ง่ายกว่า
ประเด็นสำคัญสำหรับงานอาคารสูงในไทย
- ตรวจสอบมาตรฐานและเอกสารรับรอง: ควรเลือกท่อและข้อต่อที่มีเอกสารทดสอบจากผู้ผลิต และตรวจสอบความสอดคล้องกับมาตรฐานที่เกี่ยวข้อง เช่น มอก. สำหรับผลิตภัณฑ์ท่อพลาสติก งานน้ำร้อนน้ำเย็น หรือข้อกำหนดโครงการ
- คำนึงถึงอากาศร้อนชื้น: อุณหภูมิใต้ฝ้าและห้องเครื่องในไทยอาจสูงกว่าที่คาด จึงควรกำหนด ΔT จากสภาพจริง ไม่ใช่ดูเฉพาะอุณหภูมิห้องปรับอากาศ
- วางแคลมป์ให้ถูกประเภท: จุด Fixed Point ต้องยึดแน่น ส่วน Sliding Support ต้องเปิดโอกาสให้ท่อเคลื่อนตัวได้ ไม่ควรล็อกทุกจุดจนท่อรับแรงเค้น
- ประสานงานแบบ BIM หรือ Shop Drawing: งานท่อเหนือฝ้าในโรงแรมมักแน่นมาก ทั้งไฟฟ้า แอร์ ดับเพลิง และสุขาภิบาล การลดการขยายตัวช่วยลดความเสี่ยงการชนกันหลังใช้งานจริง
- ทำ Mock-up และทดสอบแรงดัน: ผู้รับเหมาไทยมักทำตัวอย่างงานก่อนติดตั้งจริง ควรทดสอบการเชื่อม การรองรับท่อ และแรงดันตามข้อกำหนดโครงการก่อนส่งมอบ
ข้อควรระวังในการเลือกใช้
แม้ท่อ PP-R เสริมใยแก้วจะขยายตัวน้อยกว่า แต่ไม่ได้หมายความว่าไม่ต้องเผื่อการเคลื่อนตัวเลย ผู้ออกแบบยังต้องกำหนดระยะรองรับท่อ จุดยึดตาย จุดเลื่อน ขนาด Loop หรือ Offset ตามคู่มือผู้ผลิต และต้องใช้ข้อต่อ เครื่องเชื่อม และเวลาทำความร้อนที่เหมาะสมกับระบบนั้น ๆ
สรุป
สำหรับระบบน้ำร้อนในอาคารสูง การขยายตัวของท่อเป็นเรื่องวิศวกรรมที่ส่งผลต่อพื้นที่ชาฟท์ ความเรียบร้อยเหนือฝ้า อายุการใช้งานของข้อต่อ และค่าใช้จ่ายในการบำรุงรักษา ท่อ PP-R มาตรฐานยังเป็นทางเลือกที่ใช้งานได้ดีในหลายกรณี แต่สำหรับท่อยาว ท่อแนวดิ่ง และระบบน้ำร้อนหมุนเวียน ท่อ PP-R เสริมใยแก้วให้ความได้เปรียบด้านการควบคุมการยืดตัวอย่างชัดเจน
การใช้สูตร ΔL = α × L × ΔT ช่วยให้วิศวกร ผู้รับเหมา และฝ่ายจัดซื้อเห็นผลต่างเชิงตัวเลขก่อนติดตั้งจริง หากเลือกท่อสีเขียวเกรดพรีเมียมที่มีชั้นกลางใยแก้ว พร้อมติดตั้งตามคู่มือและมาตรฐานที่เกี่ยวข้อง ระบบท่อน้ำร้อนของโรงแรมและอาคารสูงในไทยจะมีความเรียบร้อย ปลอดภัย และเชื่อถือได้มากขึ้นในระยะยาว
